Launch X-431 PRO3S+ SmartLink HD — професійна діагностика легкових та вантажних автомобілів 12/24 В
Launch X-431 PRO3S+ SmartLink HD — професійний мультимарочний автосканер для комплексної діагностики легкових автомобілів, комерційного транспорту та вантажної техніки. Головна перевага цієї комплектації — активоване програмне забезпечення для легкових + вантажних автомобілів, тому один діагностичний комплекс дозволяє працювати як з бортовими мережами 12 В, так і з вантажною технікою 24 В.

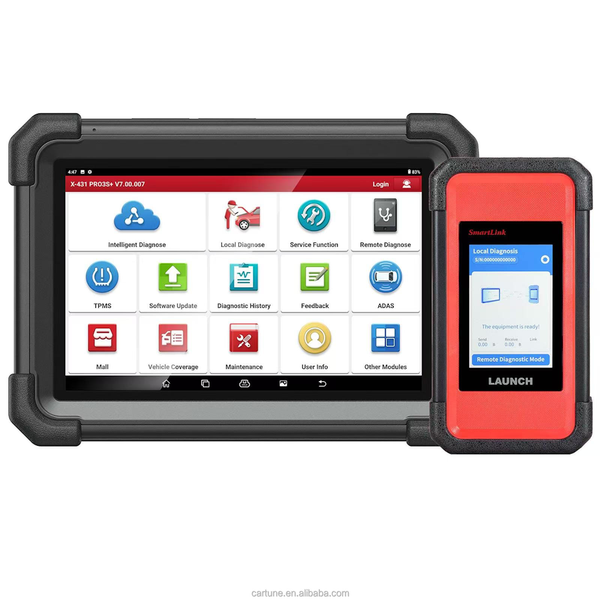

Сканер побудований на 10,1-дюймовому планшеті під керуванням Android та комплектується професійним діагностичним модулем SmartLink C HD, який автоматично працює з системами живлення 12/24 В. Модель підтримує повну діагностику електронних систем, двонаправлені тести виконавчих механізмів, сервісні функції, кодування ECU, сучасні протоколи CAN FD та DoIP, а також роботу в режимі J2534 Pass-Thru.
Це універсальне рішення для СТО, автоелектриків, діагностів, вантажних сервісів та підприємств із власним автопарком, де необхідно обслуговувати різні типи транспорту одним приладом.
Легкові + вантажні автомобілі в одному сканері
На відміну від стандартних версій, орієнтованих переважно на легковий транспорт, X-431 PRO3S+ SmartLink HD працює з автомобілями 12 В та комерційною технікою 24 В.
У нашій версії програмне забезпечення для легкових та вантажних автомобілів вже активоване.
Підтримуються:
- легкові автомобілі, позашляховики, кросовери, пікапи та мікроавтобуси;
- легкий і важкий комерційний транспорт;
- вантажні автомобілі та тягачі;
- автобуси та причепи;
- дизельна техніка;
- будівельна та спеціальна техніка;
- інші сумісні транспортні засоби та електронні системи.
За офіційними даними Launch, платформа забезпечує покриття 110+ марок легкових та 100+ марок комерційних транспортних засобів. Для вантажного сегмента підтримується діагностика електронних систем Bosch, Yuchai, Chaochai, Dachai, Quanchai, Shangchai, Xichai, Detroit, Allison та інших. Для багатьох систем доступний рівень діагностики, наближений до OE.
SmartLink C HD — професійний діагностичний модуль 12/24 В
Важливою частиною комплексу є SmartLink C HD. Модуль призначений для роботи з легковими та вантажними транспортними засобами, підтримує робочий діапазон напруги до 36 В та автоматичне перемикання між системами 12 і 24 В. На власному дисплеї SmartLink відображається поточний режим та стан з'єднання.
SmartLink підтримує сучасні діагностичні протоколи та технології:
CAN FD — високошвидкісна CAN-шина, яка використовується на багатьох сучасних автомобілях;
DoIP — діагностика через Ethernet/IP, актуальна для сучасних платформ BMW, Mercedes-Benz, Volvo, VAG, Jaguar/Land Rover та інших виробників;
J2534 Pass-Thru — можливість використовувати SmartLink як інтерфейс для роботи із сумісним OEM-програмним забезпеченням виробників автомобілів;
а також традиційні протоколи CAN, ISO 15765, ISO 14230, ISO 9141, J1850 PWM/VPW та інші.
Повна діагностика всіх електронних систем
Launch X-431 PRO3S+ SmartLink HD забезпечує комплексну діагностику доступних електронних блоків автомобіля.
Залежно від марки, моделі та комплектації автомобіля можна працювати з:
Engine, ABS, SRS/Airbag, Transmission, BCM, EPS, EPB, TPMS, HVAC, BMS, SAS, Immobilizer, ADAS та іншими електронними системами.
Сканер дозволяє автоматично ідентифікувати автомобіль за VIN на сумісних моделях, виконувати автоматичне сканування блоків, зчитувати інформацію ECU, читати та видаляти коди несправностей, переглядати поточні параметри та аналізувати потоки даних.
Для зручного аналізу Live Data доступне одночасне графічне відображення декількох параметрів.
Двонаправлена діагностика та активні тести
Bi-Directional Control / Active Test дозволяє не тільки отримувати інформацію від електронних блоків, а й надсилати команди безпосередньо з діагностичного планшета.
Наприклад, на підтримуваних автомобілях можна примусово активувати:
паливний насос, вентилятор системи охолодження, форсунки, клапани, реле, склопідіймачі, центральний замок, освітлення, електроприводи та інші виконавчі механізми.
Це дозволяє швидко визначити, де знаходиться несправність — у самому компоненті, електропроводці, датчику або системі керування — без зайвого розбирання автомобіля.
ECU Coding та онлайн-кодування
Launch X-431 PRO3S+ SmartLink HD підтримує ECU Coding для сумісних автомобілів. Функція використовується для адаптації та налаштування електронних блоків після їх заміни, зміни конфігурації автомобіля, активації доступних функцій та виконання інших сервісних операцій.
Для підтримуваних марок доступні Online Coding та інші онлайн-функції. Фактичний перелік можливостей залежить від конкретного автомобіля, року випуску та електронного блоку.
J2534 Pass-Thru та робота з OEM-програмами
SmartLink C може працювати як J2534 Pass-Thru інтерфейс. Це дозволяє використовувати його разом із сумісним заводським програмним забезпеченням автовиробників для виконання доступних процедур програмування та перепрограмування ECU.
Підтримка конкретної операції визначається виробником автомобіля, OEM-програмним забезпеченням, наявністю необхідної підписки та конкретною моделлю автомобіля.
Таким чином, X-431 PRO3S+ SmartLink HD може використовуватися не тільки як автономний мультимарочний сканер Launch, а й як професійний діагностичний інтерфейс для розширених робіт.
Топологія електронних блоків
Для сумісних автомобілів підтримується Topology Map — графічне представлення структури електронних блоків автомобіля.
На одному екрані діагност бачить взаємозв'язок ECU та їх поточний стан, що значно спрощує пошук блоків із помилками та загальну оцінку стану електронної архітектури автомобіля.
Також підтримуються Auto Scan, Pre-Scan та Post-Scan, що особливо корисно для професійних СТО під час приймання автомобіля, ремонту та контрольної перевірки після завершення робіт.
Понад 60 сервісних та спеціальних функцій
Для сумісних автомобілів Launch X-431 PRO3S+ SmartLink HD підтримує 60+ сервісних функцій, серед яких:
скидання сервісних інтервалів та Oil Reset, EPB, SAS, BMS, TPMS, DPF, ABS Bleeding, адаптація дросельної заслінки, кодування форсунок, адаптації коробки передач, скидання та навчання різних електронних систем, регенерація сажового фільтра та інші процедури.
Кількість доступних функцій залежить від марки, моделі, року випуску та конфігурації автомобіля.
FCA AutoAuth, VAG Guided Functions та сучасні захищені автомобілі
Для сучасних автомобілів FCA підтримується робота через AutoAuth із захищеним шлюзом SGW за наявності відповідного облікового запису/доступу.
Для сумісних автомобілів Volkswagen, Audi, Skoda та SEAT доступні VAG Guided Functions — покрокові керовані процедури, які допомагають виконувати складні діагностичні та сервісні операції.
Можливість розширення функціоналу
X-431 PRO3S+ SmartLink HD підтримує екосистему додаткового обладнання Launch. Залежно від необхідних завдань окремо можна підключати:
Launch X-PROG3 для розширеної роботи з IMMO та ключами;
Launch TSGUN для діагностики, активації, програмування та навчання TPMS;
Launch BST360 для тестування акумуляторних батарей;
Launch VSP-600 для візуальної діагностики важкодоступних місць;
осцилограф, сенсорні модулі, ADAS-обладнання, Wi-Fi принтер та інші сумісні пристрої.
Додаткові модулі купуються окремо.

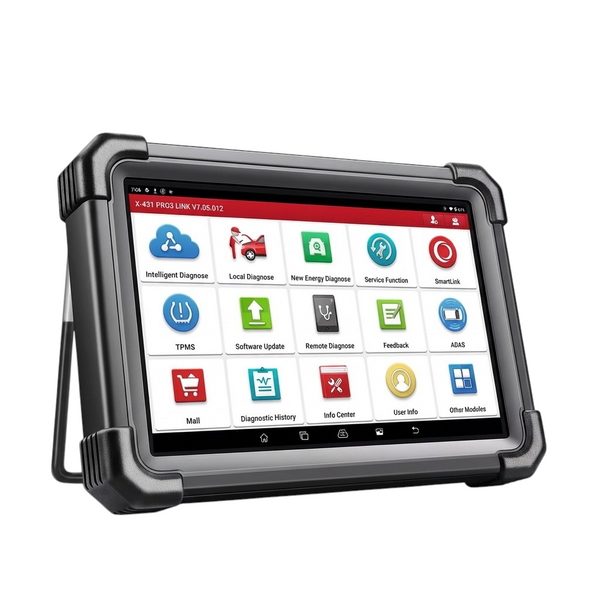

Великий 10,1″ планшет для професійної роботи
Діагностичний планшет оснащений 10,1-дюймовим сенсорним дисплеєм 1280×800, 4 ГБ оперативної та 64 ГБ вбудованої пам'яті. Працює під керуванням Android 10. Для бездротового зв'язку передбачені Wi-Fi 2,4/5 ГГц та Bluetooth, а для фотофіксації — задня камера 8 Мп.
Акумулятор ємністю 6300 мА·год / 47,88 Вт·год забезпечує тривалу автономну роботу. Корпус має захисне гумове покриття, а регульована підставка дозволяє зручно встановити планшет під час діагностики автомобіля.
Launch X-431 PRO3S+ SmartLink HD — один комплекс для легкового та вантажного СТО
Головна перевага цієї версії — можливість використовувати один професійний діагностичний комплекс для легкового та вантажного транспорту. Не потрібно мати окремий мультимарочний сканер для легкових автомобілів та окремий прилад для вантажівок.

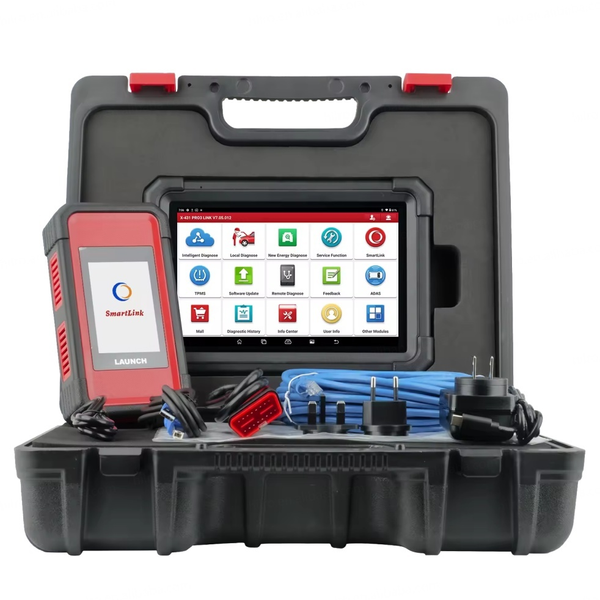

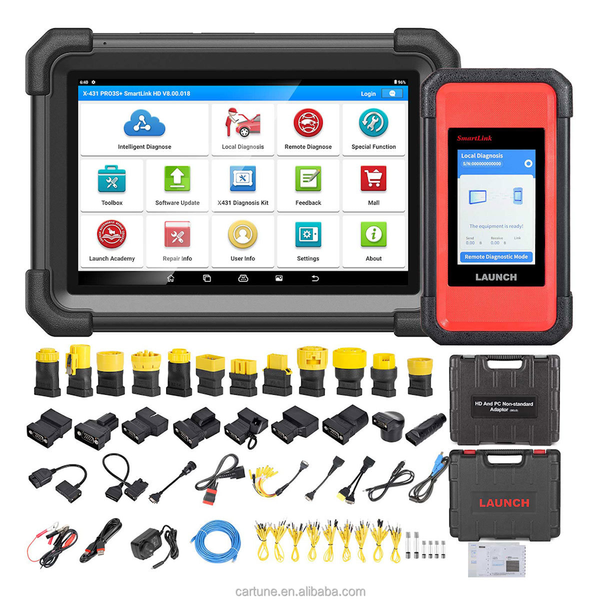

Версія комплектується SmartLink C HD, набором діагностичних кабелів і нестандартних перехідників, а програмне забезпечення для діагностики легкових та вантажних автомобілів вже активоване.
Це робить Launch X-431 PRO3S+ SmartLink HD особливо цікавим для універсальних СТО, вантажних сервісів, автоелектриків, діагностів, підприємств із власним змішаним автопарком та спеціалістів, яким потрібне максимальне покриття 12/24 В в одному пристрої.
